ARTIKEL/TESTS / edel-grafikkarten HD 5870 Premium Edition

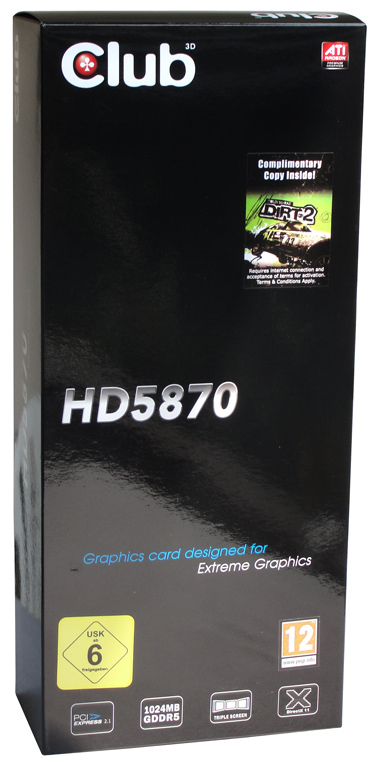

Der Lieferumfang der HD 5870 Premium Edition von edel-grafikkarten.de (im Original eine Club-3D-Grafikkarte) beinhaltet alle notwendig Komponenten und auch zwei Spiele. Dazu gehören neben einem Quick Start Guide auch eine Treiber-CD und eine CrossFire-Bridge zum Setup eines Multi-GPU-Systems mit mehreren Grafikkarten. Außerdem liegt der Verpackung der HD 5870 Premium Edition ein DVI-VGA-Adapter bei. Bei den mitgelieferten Spielen handelt es sich um Alone in the Dark von Atari und DIRT 2 von Codemasters. Auf die Beigabe von Anschlusskabeln für die Stromversorgung hat man komplett verzichtet. Der gesamte Lieferumfang der Premium-Karte im Überblick:

• edel-grafikkarten HD 5870 Premium Edition
• Software und Treiber-CD
• Spiel: Alone in the Dark (Atari)
• Spiel: Colin McRae DIRT 2 (Codemasters)
• DVI-VGA-Adapter
• CrossFire-Brücke
• Quick Start Guide

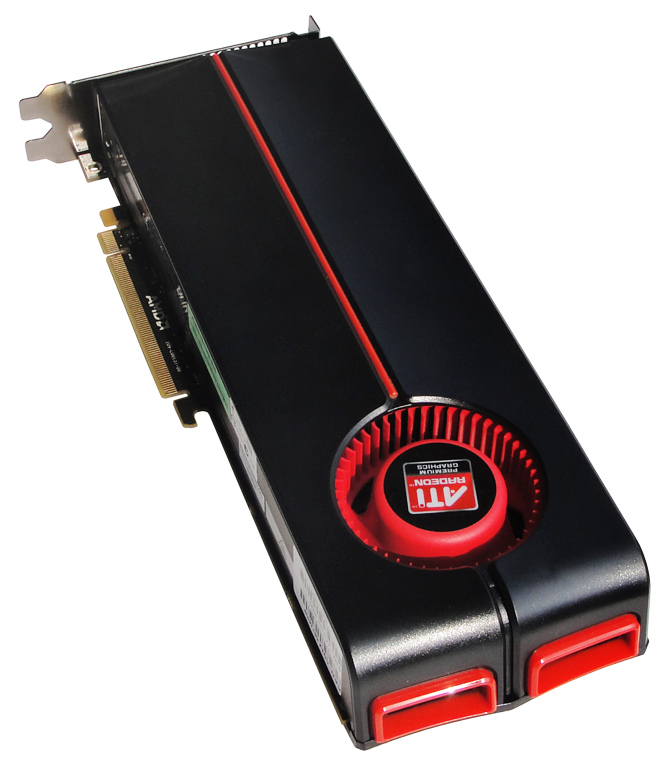

Die edel-grafikkarten Radeon HD 5870 mit Dual-Slot-Kühlkörper auf der Oberseite.

Die edel-grafikkarten HD 5870 Premium Edition basiert, wie die Bezeichnung der Karte nur unschwer erahnen lässt, auf ATis Radeon HD 5870 Grafikchip. Genauer gesagt handelt es sich dabei um die XT-Variante des RV870, der über insgesamt 320 Shader-Einheiten für die Berechnung aufwendiger 3D-Grafiken verfügt. Die 5800 Serie bietet außerdem die Eyefinity Technologie. Dank Eyefinity können nun nicht mehr nur maximal zwei Displays über die Grafikkarte angesprochen werden, sondern insgesamt drei (Standard-Versionen der 5850 und 5870). Die Anzahl der steuerbaren Displays verdoppelt sich zudem durch spezielle Eyefinity-Versionen entsprechender Grafikkarten auf insgesamt sechs. In verschiedenen, flexiblen Konfigurationen hat der Benutzer damit die Möglichkeit Spiele in bisher nie vorstellbaren Dimensionen zu erleben und seinen Desktop entsprechend zu erweitern. Die Eyefinity Multi-Display Technologie unterstützt dabei sowohl den Duplicated Mode (dabei wird der PC-Desktop auf mehreren Bildschirmen mehrmals dargestellt) als auch den Extended Mode (dabei erstreckt sich der PC-Desktop über mehrere Bildschirme), und bietet Unterstützung von Betriebssystemen wie Windows 7, Windows Vista und Linux (Windows XP wird nicht unterstützt!). Nähere Informationen hierzu sind auf der Website von AMD nachzulesen.

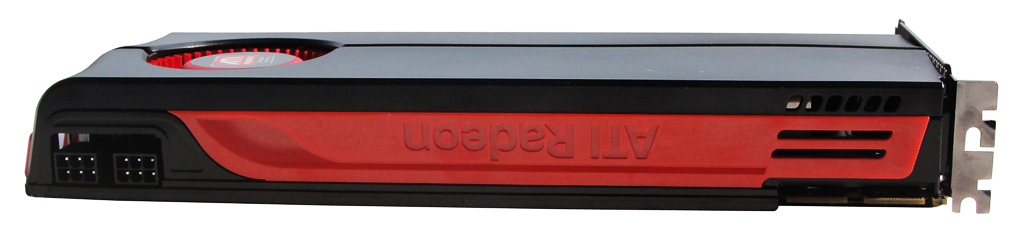

Auf den ersten Blick entspricht die edel-grafikkarten HD 5870 Premium Edition einer herkömmlichen Karte im Referenzdesign. Die Modifikationen beziehen sich auch vielmehr auf das BIOS und die Frequenzen für Chip und Speicher. So liegt der Chiptakt der Premium Edition bei 900 MHz, statt den 850 MHz der Referenz. Auch die Frequenz der verbauten 1 GB GDDR5-Speicher hat man von 1200 auf 1250 MHz angehoben. Seitens der Ausgabemöglichkeiten bietet die Radeon HD 5870 Dual-DVI, HDMI und einen DisplayPort-Anschluss. Die Stromversorgung der Karte sieht zwei PCIe 6 Pin Anschlüsse vor. Folgend die technischen Eckdaten der Radeon HD 5800 Familie im Überblick.

Hersteller	Nvidia	AMD/ATi
Grafikchip	GeForce GTX 285	Radeon HD 5850	Radeon HD 5870
Logo
Codename	GT200b	RV870 (LE)	RV870 (XT)
Fertigung	55 nm	40 nm	40 nm
Transistoren	1,4 Mrd.	2,15 Mrd.	2,15 Mrd.
Shader-Einheiten	240	288	320
Shader-Frequenz	1476 MHz	725 MHz	850 MHz
Chip-Frequenz	648 MHz	725 MHz	850 MHz
Rechenleistung	1063 GFLOP/s	2090 GFLOP/s	2720 GFLOP/s
ROPs	32	32	32
TMUs	80	72	80
Pixelfüllrate	20736 MPixel/s	23200 MPixel/s	27200 MPixel/s
Texelfüllrate	51840 MTexel/s	52200 MTexel/s	68000 MTexel/s
Speicher-Frequenz	1242 MHz	1000 MHz	1200 MHz
Speicher-Interface	512 Bit	256 Bit	256 Bit
Speicher-Bandbreite	158976 MB/s	128000 MB/s	153600 MB/s
Speicher-Volumen	1 GB GDDR3	1 GB GDDR5	1 GB GDDR5
Shader-Model	4	5	5
Multi-GPU	SLI	CrossFireX	CrossFireX

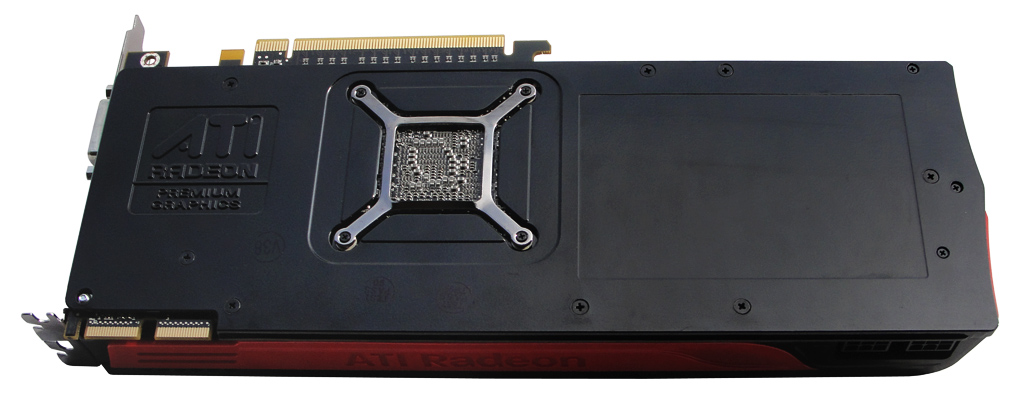

Die Unterseite der edel-grafikkarten Radeon HD 5870 Premium Edition.
